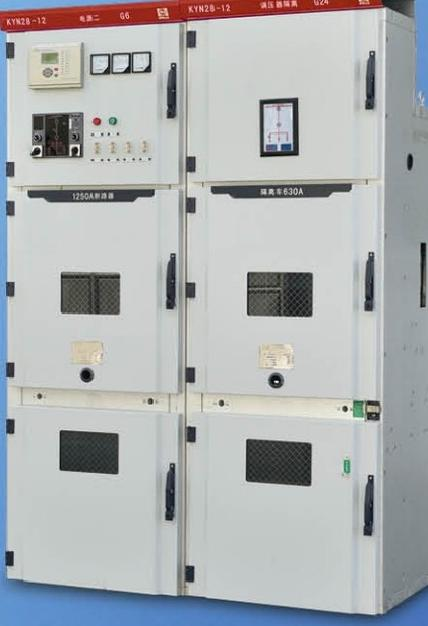

KYN28A-12 金属铠装移开式开关设备
KYN28A-12 金属铠装移开式开关设备
KYN28A-12 金属铠装移开式开关设备
- 产品详情
- 产品参数
一、产品概述
KYN28-12(Z)(GZS1)铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz 电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准：GB3906《3.6~40.5kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV 以上及52kV 以下交流金属封闭开关设备和控制设备》。
二、符号含义
三、结构特点
◆开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经CNC 用先进的多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。
◆开关设备可配装本公司生产的VS1 系列或VD4 置均有定位和显示装置，安全可靠。
◆电缆室可装多达9根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。
四、主要参数
主要技术参数
项目 | 单位 | 参数 |
额定电压 | KV | 12 |
额定频率 | Hz | 50 |
断路器额定电流 | A | 630、1250、1600、2000、2500、3150 |
开关设备额定电流 | A | 630、1250、1600、2000、2500、3150 | |
额定短时耐受电流(4S) | KA | 20、25、31.5、40 | |
额定峰值耐受电流(峰值) | KA | 50、63、80、100 | |
额定短路开断电流 | KA | 20、25、31.5、40 | |
额定短路关合电流(峰值) | KA | 50、63、80、100 | |
额定绝缘水平1min工频耐受电压 | 相间、相对地间 | KV | 42 |
额定绝缘水平1min工频耐受电压 | 断口间 | KV | 48 |
雷电冲击耐受电压(峰值 | 相间、相对地间 | KV | 75 |
雷电冲击耐受电压(峰值) | 断口间 | KV | 85 |
防护等级 | 外壳为IP4X,隔室间、断路器室门打开时为IP2X。 | ||
外形尺寸（mm）
高度 | 宽度 | 深度 | ||
额定电流1250A及以下 | 额定电流1600A及以上 | 电缆进出线 | 架空进出线 | |
2300 | 800 | 1000 | 1500 | 1660 |
安装尺寸（mm）
柜宽A | 柜深B | L1 | L2 | L3 | L4 |
800 | 1500电缆 | 530 | 630 | 150 | 490 |
800 | 1660架空 | 530 | 630 | 310 | 650 |
1000 | 1500电缆 | 730 | 830 | 150 | 490 |
1000 | 1660架空 | 730 | 830 | 310 | 650 |
五、使用条件
◆周围空气温度：最高温度+40℃,最低温度-15℃;
◆相对湿度：日平均相对湿度：≤95%,日平均水蒸气压力不超过2.2KPa; 月平均相对湿度≤90%;月平均水蒸气压力不超过1.8KPa;
◆海拔高度：≤1000m;
◆地震烈度：不超过8度；
◆周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
◆无剧烈振动场所；
◆超出 GB3906规定的正常条件下使用时，由用户和本公司协商。
